螺钉连接画法图文详解

2021-11-26
次

螺钉连接画法图文详解

螺钉连接画法一般采用比例画法，螺钉连接多用于受力不大的零件连接。为帮助大家掌握螺钉连接画法，汇总以下内容，利用图文来为大家详细介绍螺钉连接画法。

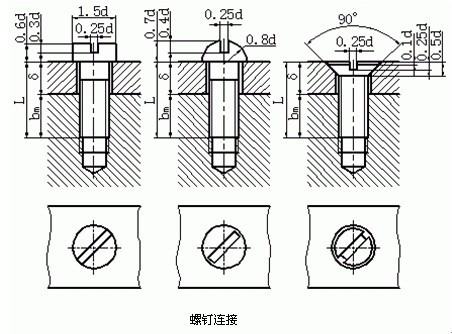

　　用比例画法绘制螺钉连接，其旋入端与螺柱相同，被连接板的孔部画法与螺栓相同。
                                    一字自攻螺丝
　　紧定螺钉常用于定位，放松而且受力较小的情况。
                                       新奥门49图库资料大全
被连接板的孔径取1.1d。螺钉的有效长度L=δ+bm，并根据标准校正。画图时注意以下两点：
　　(1)螺钉的螺纹终止线不能与结合面平齐，而应画在盖板的范围内。
　　(2)具有沟槽的螺钉头部，在主视图中应被放正，在俯视图中规定画成45°倾斜。
                              新奥门49图库资料大全
